Stručni dio +Tehničke specifikacije materijala +

Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

Primjena: Nylofor 3D sustav primjenjuje se za profesionalno ograđivanje javnih zgrada, tvornica, radionica, škola, parkova, igrališta, sportskih terena, aerodroma, vojnih objekata…

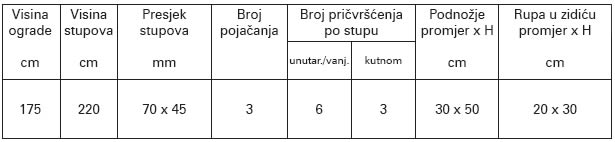

PANELI: Slika 1: Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

  • Elektrovarena ograda s horizontalnim pojačanjem
  • Rubni šiljci od 30 mm sa samo jedne strane
  • Visina panela (mm): 1730
  • Otvor oka na mreži: 200 × 50 mm; otvor oka na horizontalnom pjačanju: 100 × 50 mm
  • Promjer žice (mm): 5
  • Širina panela (cm): 250
  • Žica je čelična vruće cinčana, elektrovarena, presvučena poliesterom.
  • Minimalna količina cinka: 40 g/m 2, pocinčavanje i plastifikacija poliesterom (minimalna debljina sloja 100 mikrona)

Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.

STUPOVI BEKAFIX:

  • Stupovi od prešanog čeličnog lima, pocinčani s vanjske i unutrašnje strane te plastificirani
  • H = 2200 mm
  • Pocinčani i plastificirani poliesterom (minimalna debljina sloja: 60 mikrona).
  • Presjek: 70 × 45 mm; I/V: 6,48 cm 3
  • Otpornost na istezanje čeličnog lima: 320 do 510 N/mm 2 (u skladu s DIN 2395)

Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.

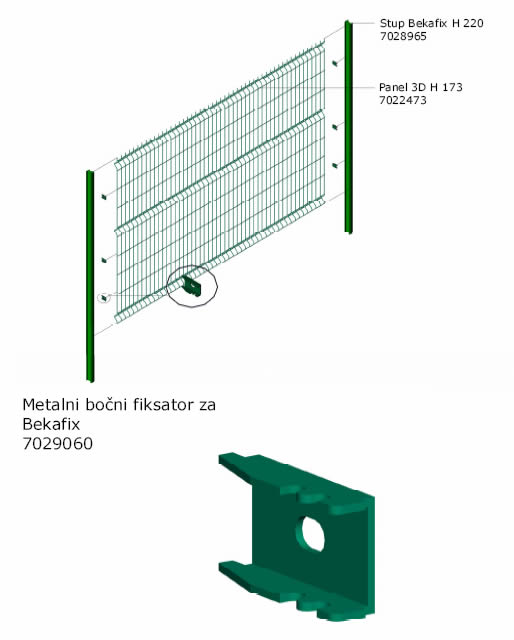

Slika 2: Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

Dodaci za pričvršćivanje panela:

  • Spojnice za bočno pričvršćivanje panela na stup; metalne spojnice za fiksiranje pravih i tupih kutova; hvataljka za postavljanje spojnica za pričvršćivanje.
  • Plastične kape

POSTAVLJANJE S BEKAFIX STUPOVIMA

Paneli se moraju postavljati istovremeno sa stupovima i pričvrstiti spojnicama pomoću hvataljke. Marka betona je MB 25. Stupovi se moraju postavljati u razmaku od 252 cm od sredine jednog do sredine drugog stupa. Ako se ograda postavlja na zidić, ostaviti rupe promjera 20 cm i dubine 30/35 cm za ugradnju stupova.

Prvotno se postavlja prvi panel s prva dva stupa. Započinje se dakle postavljanjem prvog panela prethodno montiranog na prva dva stupa. Potom se postavlja drugi panel na treći stup te se postavi i fiksira na drugi stup. Nastavlja se na isti način, zatim poravna po liniji i visini te cementira.

  • Pravi i tupi kut: stup je postavljen u liniji s razdjelnicom kuta. Za kut od 90º položaj stupa je na 45º. Panel je pričvršćen za stup metalnim kutnim spojnicama.
  • Šiljasti kut: uputno je koristiti dva stupa postavljena jedan uz drugi.

Slika 3: Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

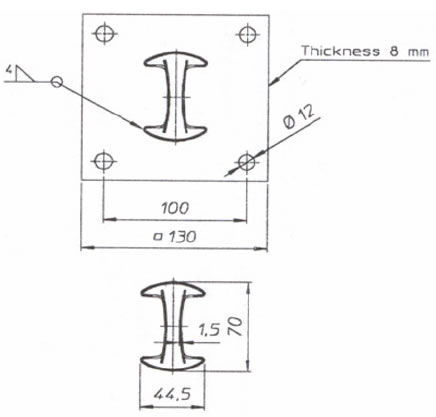

STUPOVI S TEMELJNOM PLOČOM

Zavarena temeljna ploča 200 × 200 mm sidrena vijcima M 10. Visina stupa

H = 1800 mm

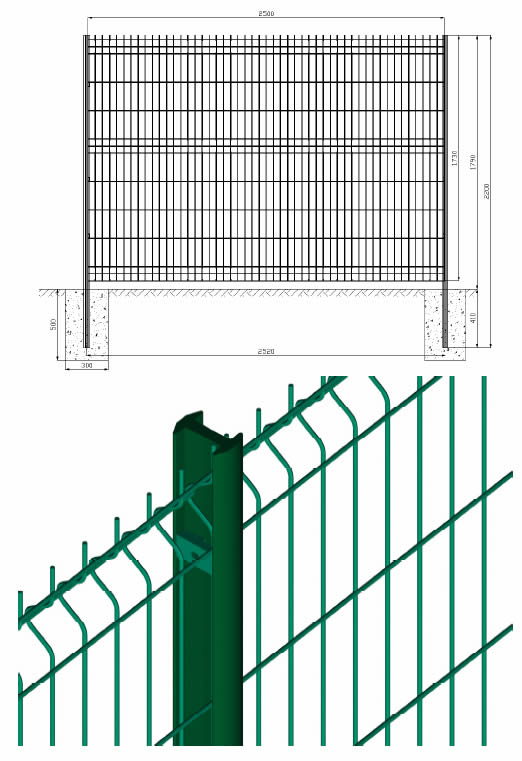

Slika 4: Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

Slika 5: Ogradni sustav Nylofor 3D s Bekafix stupovima H 1730

Izvor: BETAFENCE HRVATSKA d.o.o.

BETAFENCE HRVATSKA d.o.o.

Tel: 01/ 34 84 444

Fax: 01/ 34 84 334

www.betafence.hr
