Lindab trapezne ploče nude ekonomičniju alternativu u usporedbi s mnogim drugim konvencionalnim građevnim materijalima. Njihova jednostavna struktura i jednostavna za instaliranje forma, garantiraju vidljivo smanjene troškove, te nude ekonomično rješenje kako za estetski pokrov zida i krova, tako i za renoviranje zgrade.

Nevjerojatna dugotrajnost se dobiva odličnom kvalitetom čelika. Zbog toga, može trpjeti veliki teret bez da napukne ili se slomi. Rebrasto profilirane čelične ploče se preporučaju i za industrijsku i za rezidencijalnu upotrebu. Iz funkcionalnih i estetskih razloga, krovni i zidni profili prodaju se odvojeno.

Upotreba krovnih profila u odnosu na nagib:

  • Od 6° LTP 45 + TBA*
  • Od 10° LTP 45
  • Od 14° LTP 20, LLP 20, SIN + TBA*
  • Od 20° LTP 20, LLP 20, SIN

*TBA samoljepljiva izolacijska traka koja omogućava da se rebrasto profilirane čelične ploče instaliraju na krovove s minimalnim nagibom. Trake se moraju koristiti za longitudalne i transverzalne veze.

LVP 20 – Zidni profil

Pokrivna širina: 1 028 mm

Proizvodne dužine:

  • Kod 0.4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0.5 mm debljine materijala: min 210 mm – max. 10 000 mm
  • Kod 0.5 mm debljine materijala: min. 210 mm – max. 7 000 mm

Nudimo lagane plastične elemente, koji se slažu s profilima, proizvedene u standardnim dužinama od 3000 i 4500mm, napravljene od poliesternog materijala pojačanog fiberglasom.

Ovaj proizvod je kategoriziran u “lako zapaljivoj” i “visoki stupanj širenja vatre” grupi materijala.

LVP 20 Dn – Zidni profil

Pokrivna širina: 1 028 mm

Proizvodne dužine:

  • Kod 0.4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0.5 mm debljine materijala: min. 210 mm – max. 10 000 mm
  • Kod 0.6 mm debljine materijala: min. 210 mm – max. 10 000 mm
  • Kod 0.7 mm debljine materijala: min. 210 mm – max. 10 000 mm

LVP 45 – Wall profile

Pokrivna širina: 900 mm

Proizvodne dužine:

  • Kod 0.4 mm debljine materijala: min. 100 mm – max. 10 000 mm
  • Kod 0.5 mm debljine materijala: min. 100 mm – max. 13 000 mm
  • Kod 0.5 mm debele perforirane ploče: min. 100 mm – max. 9 000 mm

Nudimo lagane plastične elemente, koji se slažu s profilima, proizvedene u standardnim dužinama od 3000 i 4500 mm, napravljene od poliesternog materijala pojačanog fiberglasom.

Ovaj proizvod kategoriziran je u “lako zapaljivoj” i “visoki stupanj širenja vatre” grupi materijala.

LVP 45 Dn – Zidni profil

Pokrivna širina: 900 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 100 mm – max. 10 000 mm
  • Kod 0,5 mm debljine materijala: min. 100 mm – max. 13 000 mm
  • Kod 0,6 mm debljine materijala: min. 100 mm – max. 13 000 mm
  • Kod 0,7 mm debljine materijala: min. 100 mm – max. 13 000 mm

LLP 20 – Zidni profil

Pokrivna širina: 1 000 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0,5-0,7 mm debljine materijala: min 210 mm – max. 10 000 mm
  • Kod 0,5 mm debele perforirane ploče: min. 210 mm – max. 7 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će naplaćeno dodatnih 25 EUR.

LV 30 – Zidni profil

Pokrivna širina: 1000 mm

Proizvodne dužine:

  • Kod 0,6-0,7 mm debljine materijala: min. 210 mm – max. 10 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će naplaćeno dodatnih 25 EUR.

LVV 30 – Zidni profil

Pokrivna širina: 1 000 mm

Proizvodne dužine:

  • Kod 0,5-0,6-0,7 mm debljine materijala: min. 210 mm – max. 10 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će dodatno naplaćeno.

SIN 26 – Zidni profil

Pokrivna širina: 1 000 mm

Proizvodne dužine:

  • Kod 0,5-0,7 mm debljine materijala: min. 210 mm – max. 8 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će dodatno naplaćeno.

SIN 18 – Zidni profil

Pokrivna širina: 1066 mm

Proizvodne dužine:

  • Kod 0,5 mm debljine materijala: min. 210 mm – 8 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će dodatno naplaćeno.

LTP 20 – Krovni profil

Pokrivna širina: 1 028 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0,5 mm debljine materijala: min 210 mm – max. 10 000 mm
  • Kod 0,5 mm debele perforirane ploče: min. 210 mm – max. 7 000 mm

Nudimo lagane plastične elemente, koji se slažu s profilima, proizvedene u standardnim dužinama od 3000 i 4500 mm, napravljene od poliesternog materijala pojačanog fiberglasom.

Ovaj proizvod kategoriziran je u“lako zapaljivoj” i “visoki stupanj širenja vatre” grupi materijala.

LTP 20 Dn – Krovni profil

Pokrivna širina: 1 028 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0,5 mm debljine materijala: min. 210 mm – max. 10 000 mm
  • Kod 0,6 mm debljine materijala: min. 210 mm – max. 10 000 mm
  • Kod 0,7 mm debljine materijala: min. 210 mm – max. 10 000 mm

LTP 45 – Krovni profil

Pokrivna širina: 900 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 100 mm – max. 10 000 mm
  • Kod 0,5 mm debljine materijala: min 100 mm – max. 13 000 mm
  • Kod 0,5 mm debele perforirane ploče: min. 100 mm – max. 9 000 mm

Nudimo plastične elemente, koji se slažu s profilima, proizvedene u standardnim dužinama od 3000 i 4500 mm, napravljene od poliesternog materijala pojačanog fiberglasom.

Ovaj proizvod kategoriziran je u “lako zapaljivoj” i “visoki stupanj širenja vatre” grupi materijala.

LTP 45 Dn – Krovni profil

Pokrivna širina: 900 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 100 mm – max. 10 000 mm
  • Kod 0,5 mm debljine materijala: min. 100 mm – max. 13 000 mm
  • kod 0,6 mm debljine materijala: min. 100 mm – max. 13 000 mm
  • Kod 0,7 mm debljine materijala: min. 100 mm – max. 13 000 mm

LLP 20 – Krovni profil

Pokrivna širina: 1 000 mm

Proizvodne dužine:

  • Kod 0,4 mm debljine materijala: min. 210 mm – max. 8 000 mm
  • Kod 0,5-0,7 mm debljine materijala: min 210 mm – max. 10 000 mm
  • Kod 0,5 mm debele perforirane ploče: min. 210 mm – max. 7 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će naplaćeno dodatnih 25 EUR.

SIN 26 – Krovni profil

Pokrivna širina: 1 000 mm

Proizvodne dužine:

  • Kod 0,5-0,7 mm debljine materijala: min. 210 mm – max. 8 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će dodatno naplaćeno.

SIN 18 – Krovni profil

Pokrivna širina: 990 mm

Proizvodne dužine:

  • Kod 0,5 mm debljine materijala: min. 210 mm – 8 000 mm

U slučaju narudžbe manje od 50 m2 (tip profila, boja, debljina) biti će dodatno naplaćeno.

Profili s antikondenzacijiskim slojem (FILC)

Zaljepljeni sloj (filc) na tankoj ploči regulira nivo vlage ambijenta.
Na taj način sprječava kapanje i štetu koja bi mogla nastati zbog kondenzacije vode na hladnoj tankoj ploči.

Osim dobre značajke vezane za apsorpciju vode , min. 700/900 g/m2 (ovisno o gustoći netkanog tekstila), proizvod još ima slijedeće prednosti:

  • jednostavna aplikacija na tanku ploču
  • dobro prianjanje naspram tanke ploče, ne gubi na vrijednosti radi starenja proizvoda
  • apsorpcija zvuka
  • toplinska instalacija
  • otpornost prema bakterijama

U slučaju kada je vanjska temperatura niža od temperature u prostoriji, tada je i temperatura neizoliranih ploča niža od temperature u prostoriji. na taj način, topli zrak iz prostorije se hladi u kontaktu s tankom pločom. To povećava relativnu vlagu zraka uzduž tanke ploče i ako dostigne razinu rose, kondenzacija se počinje eliminirati. Tamo gdje ima puno kondenzata, uskoro se formiraju kapljice koje počinju padati s krova.

Šteta koja može nastati kao posljedica kondenzacije:

  • ograničenje izolacijskih sposobnosti
  • šteta na skladištenom materijalu ili postrojenju u zgradi
  • otežane aktivnosti koje se odvijaju u tom prostoru
  • šteta na krovu radi hrđanja
  • šteta koja nastaje uslijed smrzavanja

Antikondenzacijski sloj je napravljen od velikog broja PES međusobno spojenih vlakana. No, postoje mala mjesta između vlakana gdje se kondenzacija skluplja i na taj način se sprječava kapanje.

Kada se klimatski uvjeti mijenjaju, npr. vanjska temperatura naraste i tanka ploča se zagrijava, tada antikondenzacijski sloj propušta vlagu u prostoriju, odnosno dešava se suprotan proces kondenzaciji – isparavanje.

Značajka PES vlakana je da ona vežu samo malu količinu vlage (0.2-0.5% – 21 C, 65% RV). Obzirom da vlaga nije samo vezana u vlaknima, nego i u međuprostorima, ona vrlo brzo prelazi iz antikon denzacijskog sloja u zgradu. Ovaj sloj može spremiti veliku količinu vlage, ovisno o strukturi netkanog tekstila i njegovoj težini. Obzirom da proizvod ne može vezati neograničenu količinu vlage, zgradu je potrebno provjetravati kako bi priozvod mogao ispustiti višak vlage.

Tehnološki podaci o filcu:

  • Težina: 110 ± 10% g/m2
  • Debljina: 1,0 ± 0,2 mm
  • Kapacitet upijanja vode:
    • 0-45°: > 900 g/m2
    • 45°: > 700 g/m2
    • 90°: > 700 g/m2
  • Otpornost na vatru: B1
  • K koeficijent: 0,045 W/m2K°

Plastične prozirne ploče

Često postoji potražnja za jednostavno dizajniranim svjetlopropusnim područjima na dijelovima krova ili zida. Tu funkciju, među Lindabovim proizvodima, obavlja plastična prozirna ploča.

Njene mnogobrojne mogućnosti upotrebe ilustrirane su činjenicom da:

  • lako se ugrađuje
  • ne zahtjeva prekrajanje, obzirom da je istih dimenzija i profila kao i trapezna ploča, te se jednostavno spaja na istu
  • proizvedena je iz sirovog materijala sa specifičnom težinom od 450 g/m2,
  • UV je stabilna
  • propusnost svijetla jo je 85 %
  • njena K vrijednost potrebna za izračune dobivanja topline je:
    • 5,5 W/m2 C za jedan sloj, ili
    • 2,8 W/m2 C for za dva sloja,
  • može se koristiti za temperature u rasponu od -40°C – do +130°C, s optimalnom temperaturom između 75 i 80°C
  • u slučaju zapaljenja ne daje izravan plamen ili dim. Također, ne kapa dok gori

Lindab proizvodi ove ploče u dvije standardne dužine (3000 i 4500 mm), iako se mogu naručiti i mjere prema potrebi. Prozirna ploča je jednostavno, ekonomično rješenje za osvjetljenje svake zgrade.

Lindab nudi 2 tipa prozirnih ploča:

1. LTP20 (LVP20)

  • Pokrivna širina: 1035 mm
  • Standardna dužina: 3 000, i 4500 mm
  • Specijalne dužine dostupne su na zahtjev
  • Debljina: 1,00 mm i 2,00 mm
  • Veličina vala: 115/18 mm

2. LTP45 (LVP45)

  • Pokrivna širina: 900 mm
  • Standardna dužina: 3 000, i 4500 mm,
  • Specijalne dužine dostupne su na zahtjev
  • Debljina: 1,00 mm i 2,00 mm
  • Veličina vala: 180/43 mm

PALETA BOJA

Svi naši proizvodi napravljeni su od vruče valjanih pocinčanih čeličnih limova i dovršeni višeslojnim, prijateljskim za okoliš, obložnim sistemom. Dostupni su u raznim bojama. Poliester ili TopCoat premaz na bojanoj strani otporan je na UV zrake čuva teksturu i boju kroz predviđeni životni vijek od 50 godina.

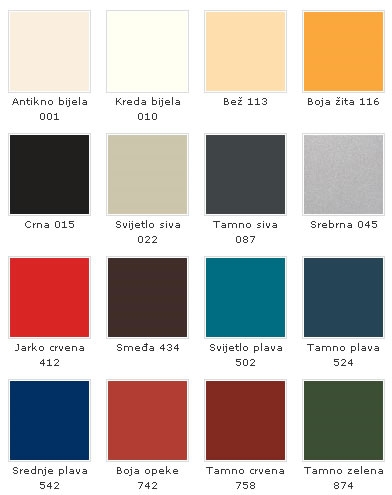

POLIESTER PALETA BOJA

Boje na ekranu mogu se razlikovati od stvarnih boja proizvoda, stoga preporučamo da koristite Lindabove uzorke boja svaki puta kada birate boju za svoju narudžbu.

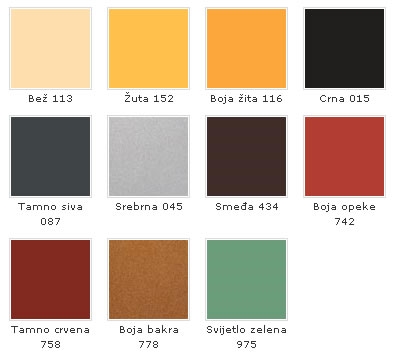

TOPCOAT 50 PALETA BOJA

Boje na ekranu mogu se razlikovati od stvarnih boja proizvoda, stoga preporučamo da koristite Lindabove uzorke boja svaki puta kada birate boju sa svoju narudžbu.

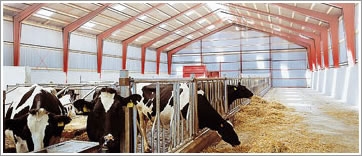

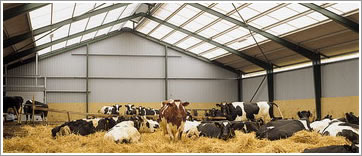

UPOTREBA

Naš obložni sistem nudi rješenja industrijskim, poljoprivrednim, obrazovnim, rekreativnim i skladišnim projektima, kao i specijalnim uslužnim ustanovama i rezidencijalnim objektima. Trapezne ploče nude rješenje za estetske zidove i krovne pokrove, te za nove i stare zgrade.

Lindab unutarnje (sekundarne) zidne kazete nude se kao sekundarna potpora i unutarnja obloga unutarnjih i vanjskih zidova industrijskih zgrada, osobito kod pojačanih struktura od armiranog betona.

Visoki profili su specijalno razvijeni za industrijeske zgrade, kako bi nadoknadili niske nagibe krovova, sekundarne strukture mekog krovišta i srednje podne strukture.

Sandwich paneli nude se kao – brzo i lako za instalirati – rješenje za estetsko vanjsko pokrivanje zidova i krovova industrijskih zgrada. Mogu se koristiti za pokrivanje novih zgrada ili obnovu postojećih krovova.

NAČIN UGRADNJE

1. Izaberite odgovarajući profil prema nagibu krova.

Upotreba trapeznih ploča u odnosu na nagib

  • Od 1° to 3° samo za izradu mekih krovišta
  • Od 3° Visoki profili (LTP 85, LTP100)
  • Od 6° LTP 45 + TBA samoljepljiva izolacijska traka
  • Od 10° LTP 45
  • Od 14° LTP20, LLP 20 + TBA samoljepljiva izolacijska traka
  • Od 20° LTP20, LLP 20

Upotreba Lindab profila s antikondenzacijskim slojem (FILC)

  • Od 14° LTP 45, LTP 20 (LPA)

Upotreba Lindab prozirnih ploča

  • Od 6° LTP 45 + TBA samoljepiva izolacijska traka
  • Od 10° LTP45
  • Od 14° LTP20, LLP20 + TBA samoljepiva
  • Od 20° LTP20, LLP20, LV/LVV30

2. Odredite statički pravilnu debljinu ploče, u funkciji razmaka potpore uz pomoć dizajn priručnika ili Dimroof aplikacije.

3. Primjereni slojevi krovne konstrukcije trebali bi biti dizajnirani za zgradina fizička djelovanja , u skladu s lokalnim zakonskim regulativama. Ta provjera je zadatak odgovornog arhitektonskog dizajnera stvarne zgrade! Proizvođač ne snosi odgovornost za bilo kakvu štetu ili smetnju koja je nastala radi nepravilnog dizajna/ili postavljanja.

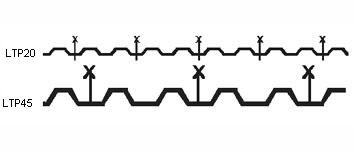

UČVRŠĆIVANJE

Kada se učvršćuju rebraso profilirane ploče, potrebno je provjeriti da je svaka ploča učvršćena vijcima i zakovicama na pravom mjestu. Sukladno s time, ploče bi trebale biti učvršćene u donjim predjelima vala uzduž cijelog vanjskog ruba i u sredini. Kod učvršćivanja se preporuča korištenje vijaka LL2-T za metal i vijaka LW-T za drvo. Dodatna dva vijka se preporučaju kod učvršćivanja tipa 20 rebrastih ploča, koje moraju biti osigurane u svakom drugom valu.lteralna preklapanja uvijek moraju biti zakovana svakih 400-500 mm Lindabovim vodonepropusnim POP-zakovicama ili LL2-T vijkom.

OTPORNOST NA KOROZIJU

  • Premaz obojane strane: Z 275 g/m2 + 25 µm obojani poliester
  • Premaz stražnje strane: Z 275 g/m2 + 10 µm zaštitni lakirani premaz, onna zahtjev dodaje se specijalni zaštitni sloj protiv upijanja vlage

Ne preuzimamo odgovornost za odstupanja boje na stražnjoj strani!

Za više informacija, molim kontaktirajte naše ovlaštene partnere ili službu za korisnike.

PREDNOSTI

  • ekonomična alternativa drugim konvencionalnim građevnim materijalima
  • izvrsna kvaliteta materijala od sirovog čelika
  • nevjerojatno je izdržljivo, može nositi veliki teret, ne puca i ne lomi se
  • vruće valjani pocinčani čelik otporan je na koroziju
  • zaštićeno višeslojnim sistemom premaza
  • uvjerljivo najotporniji na habanje i održivost boja
  • izuzetno otporan na UV zračenje
  • osigurava estetski ugodan izgled
  • lako održiv, lako za instaliranje
  • sistem premaza nije štetan za okoliš, što udovoljava najstrožim međunarodnim propisima

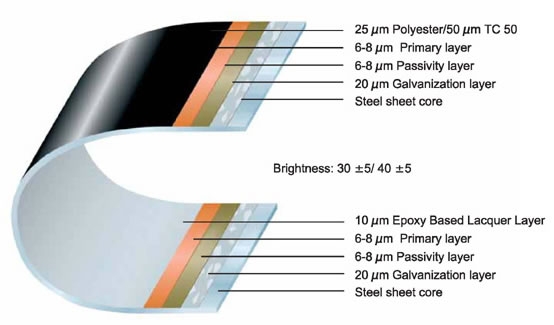

SISTEM PREMAZA

Lindab proizvodi izrađuju se od visoko kvalitetnog čelika. Kako bi pružili visoku otpornost na koroziju, svaka od čeličnih ploča se galvanizira vrućim valjanjem i dovršava višeslojnim sistemom premaza. Ti premazi su čak i više otporni na koroziju, visoko otporni na habanje i održavaju boju. Otporni su na štetno UV zračenje i daju estetski ugodan izgled. Lako se održavaju, imaju izvrsne indikatore obrade i održavanja. Svaki od sistema premaza nije štetan za okoliš i udovoljava najstrožim međunarodnim propisima.

Sustav obloga može biti dovršen s dva tipa premaza, ovisno o tipu konstrukcije.

1. Poliesterni premaz:
za jednostavno i tradicionalno oblaganje
Osnovni tretman površine: 275 g/m2 sloj cinka (otpr. 20 µm na obje strane)

Struktura:

  • premaz obojane strane: 25 µm poliester
  • primarni sloj: 6-8 µm na obje strane
  • pasivni sloj: 6-8 µm na obje strane
  • premaz stražnje strane: 10 µm sloj laka na epoxi-bazi

Sjaj: 30 +/- 5

2. TC50 premaz:
najprije za sve specijalne vremenske uvjete i dostupne krovove
Osnovni tretman površine: 275 g/m2 sloj cinka(otpr. 20 µm na obje strane)

Struktura:

  • premaz bojane strane: 50 µm TopCoat
  • primarni sloj: 10 µm na obje strane
  • pasivni sloj: 6-8 µm na obje strane
  • premaz stražnje strane: 10 µm sloj laka na epoxi-bazi

Sjaj: 40 +/- 5

Izvor: LINDAB d.o.o.
