Stručni dio +Tehničke specifikacije materijala +

Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu

Tipski elementi Rockfall, PDF, 3.6 MB pružaju rješenja za različite načine odvodnjavanja.

Slika 1: Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu

U slučaju potpuno ravne potkonstrukcije krova nagibi za odvodnjavanje oborinske vode mogu se izvesti s koso rezanim elementima od Rockfall, PDF, 3.6 MB kamene vune. Na temelju tlocrta krova, zahtjeva za minimalnom debljinom izolacije i projektiranog režima odvodnjavanja, može se napraviti popis potrebnog materijala i nacrt polaganja ploča rezanih u nagibu.

Rockfall, PDF, 3.6 MB ploče s nagibom mogu imati jednostrani ili dvostrani nagib. S tako rezanim pločama voda se lako usmjerava u kanal (linijsko odvodnjavanje), ili direktno prema slivnicima (točkasto odvodnjavanje). S tipskim elementima Rockfall, PDF, 3.6 MB mogu se osigurati rješenja za praktično sve režime odvodnjavanja.

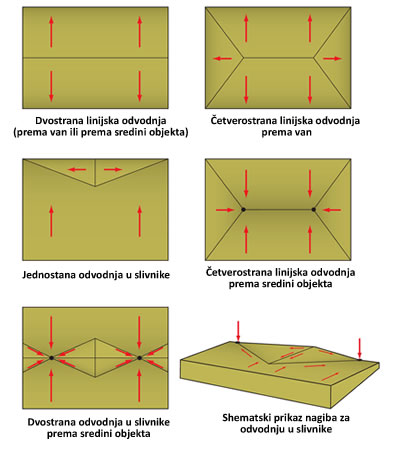

Nekoliko osnovnih principa odvodnjavanja:

Slika 2: Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu

Elementi za točkasto odvodnjavanje

S tipskim modularnim elementima Rockfall prikupljanje vode iz linijskog načina može se preusmjeriti u točkasto. Maksimalan razmak između odvoda u žljebu može biti 24 metra. Simetričnim postavljanjem modularnih elemenata Rockfall u kanal, linijski dotok vode usmjerava se direktno prema odvodima.

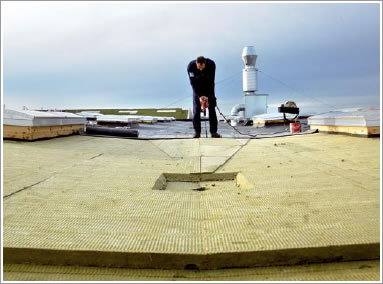

Slika 3: Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu
Primjer točkastog odvodnjavanja s modularnim elementima Rockfall

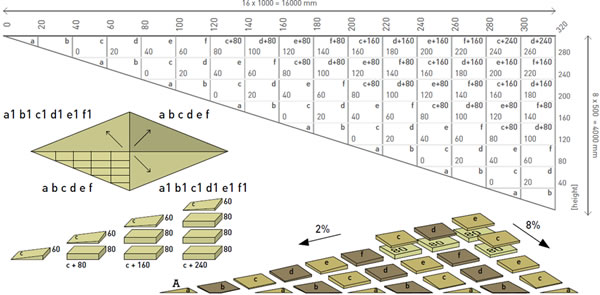

Rockfall moduli s oznakama od »A« do »J«, sastavljeni su od više različitih ploča kao što pokazuje skica. Podaci o pakiranju i sastavu pojedinačnih modula navedeni su u donjoj tabeli. Narudžba pojedinih ploča iz modula nije moguća jer je sustav polaganja predviđen za sastavljanje modula kao cjeline.

Slika 4: Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu

Pri polaganju Rockfall modularnih elemenata potrebno je voditi računa o slijedećem:

  • Mjestima gdje se u nagibnim plohama nalaze proboji krova – proboji su često mjesta gdje se voda skuplja na gornjoj strani proboja
  • Razmaku između odvoda u kanalima
  • Potrebno je provjeriti minimalan kut kosih ravnina krova, da nakon ugradnje Rockfalla odvodnjavanje bude učinkovito i u skladu s projektom
  • Pri sanaciji postojećih krovova potrebno je provjeriti stvarne nagibe na krovu i po potrebi prilagoditi postojeći režim odvodnjavanja da ne dođe do zastoja vode.

Slika 5: Odvodnjavanje ravnih krovnih površina s pločama od kamene vune u nagibu
