Pogledajte video: Ugradnja toplinske izolacije u kosi krov

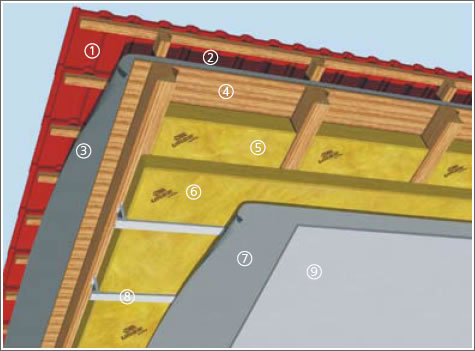

A) klasični kosi krov (drveno krovište)
Krov je građevinski element koji je najizloženiji različitim vanjskim utjecajima. Ujedno je element omotača zgrade, kroz kojega prolazi veliki dio toplinske energije. Zato je jako važno da krov ima dostatnu toplinsku izolaciju i toplinsku stabilnost, zračnu nepropusnost a da je ujedno dostatno difuzijski otvoren. Izvedba s izolacijom URSA Glasswool nam garantira sve navedene osobine.
1. Krovište prije ugradnje izolacije mora biti odgovarajuće pripremljeno. To znači da je pod krovnim pokrovom odgovarajuće izveden kanal za prozračivanje, a pod njim je smještena paropropusna – vodonepropusna folija odnosno sekundarni pokrov (slike 1, 2).
2. Izolaciju URSA SF 35, URSA SF 40 ili URSA DF 40 razrežemo prema veličini prostora između rogova na primjereno široke ploče (slike 3, 4). Pritom računamo 1 do 2 cm više zbog bolje zategnutosti i brtvljenja izolacije među rogovima. Debljina izolacije prvog sloja jednaka je visini roga. Izolacijsku ploču umetnemo između rogova (slika 5).
3. Na rogove pričvrstimo metalne držače i C – profil suho-montažne konstrukcije. Iza C – profila umetnemo drugi sloj izolacije URSA SF 35, SF 40 ili DF 40 (slika 6). Ukupnu debljinu izolacije, a time i debljinu drugog sloja, diktira nam Tehnički propis o racionalnoj uporabi energije i toplinskoj zaštiti u zgradama koji određuje minimalne zahtjeve za izolaciju. Vrlo je ekonomična i ekološki učinkovita odluka za iznad standardnu debljinu izolacije (preporučujemo ukupnu debljinu 30 cm) jer na taj način znatno smanjujemo troškove grijanja kuće zimi i hlađenja ljeti, te smanjujemo emitiranje stakleničkih plinova u atmosferu.
4. Na C – profil obostrano ljepljivom trakom nalijepimo parnu prepreku (slika 7). Ona u određenoj mjeri propušta zračnu vlagu, ali samo u količinama koje nisu opasne za kondenzaciju u izolaciji. Svi uzdužni spojevi, proboji i spojevi s obodnim zidovima moraju biti dobro pričvršćeni i zalijepljeni (slika 8). Na kraju pričvrstimo i gips-kartonske ploče.
- pokrov
- zračni kanal
- sekundarni pokrov
- (paropropusna – vodonepropusna folija)
- daske (oplata)
- toplinska izolacija URSA između rogova
- toplinska izolacija URSA ispod rogova
- parna zapreka
- podkonstrukcija unutarnje obloge
- unutarnja obloga

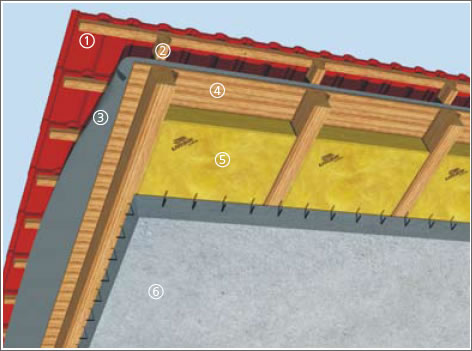

B) Kosi krov s AB nosivom pločom
- pokrov
- uzdužne letve (za formiranje zračnog kanala)
- sekundarni pokrov (paropropusna folija)
- daske (oplata)
- toplinska izolacija URSA između rogova
- AB nosiva ploča

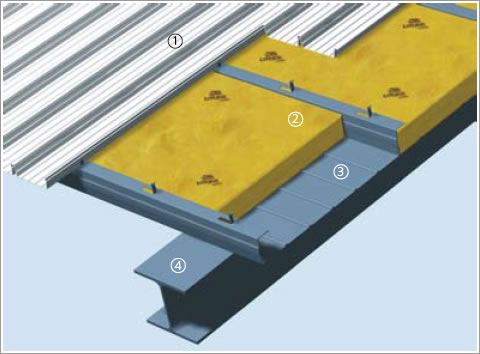

C) Kosi industrijski krov
- krovni lim s premazom za sprječavanje nastanka kondenzata
- toplinska izolacija URSA
- metalna kazeta
- čelična nosiva konstrukcija
Savjeti za kvalitetnu izvedbu
Vrlo je bitna pravilna upotreba građevinskih folija. Na unutarnjoj – toplijoj strani krova potrebno je ugraditi foliju – parnu branu ili parnu zapreku. Preporuča se ugradnja parne zapreke jer ona u određenoj mjeri propušta vlagu iz zraka, ali samo u količinama koje nisu opasne za nastanak kondenzirane vlage unutar krovnog sustava. Parne zapreke imaju vrijednost koeficijenta otpora prolazu vodene pare Sd ~ 2,0 metra.
Vrlo je bitna preciznost pri ugradnji folija. Svi uzdužni spojevi, proboji i spojevi na obodne zidove moraju biti dobro pričvršćeni i zalijepljeni. Za tu svrhu postoje različite ljepljive trake i mase za brtvljenje. Krov treba biti izveden s kanalom za prozračivanje minimalne visine 5 cm i odgovarajućom izvedbom za prihvat zraka u napustu (na krovištu) i ispusta u sljemenu.
Zračni kanal sprječava kondenzaciju vlage pod pokrovom, a istodobno sprječava pregrijavanje potkrovnih prostora za ljetnih vrućina. Za učinkovito sprječavanje pregrijavanja kod većih krovišta preporučujemo visinu kanala za prozračivanje od 8 cm. Između izolacije i zračnog kanala mora biti smještena paropropusna – vodonepropusna folija tzv. sekundarni pokrov.
Dobre paropropusne – vodonepropusne folije imaju Sd vrijednost ≤ 0,02 m. Ugradnja oplate nije nužna, ali je korisna jer daje veću čvrstoću krovnoj konstrukciji a i mogućnost hodanja po krovu za vrijeme montaže i kasnijih zahvata. Daske neka budu suhe i namještene s međusobnim razmakom od 1 do 2 cm.
Više:
- Česte greške pri izvedbi kosog krova
- Ugradnja toplinske izolacije u spušteni strop mansarde
- Ugradnja toplinske izolacije u strop prema negrijanom potkrovlju
- Ugradnja toplinske izolacije u slučaju renoviranja kosog krova
Izvor: URSA ZAGREB d.o.o.
