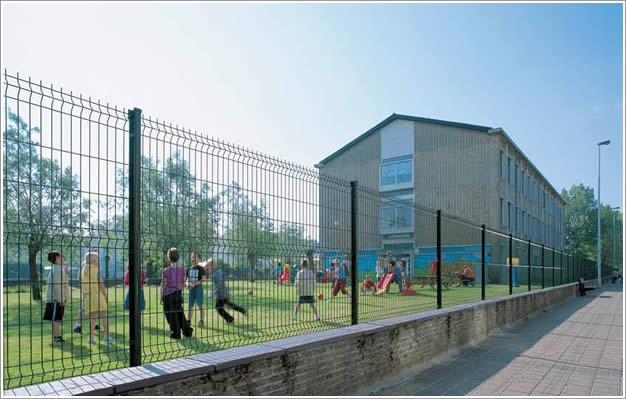

Primjena: Nylofor 3D sustav primjenjuje se za profesionalno ograđivanje javnih zgrada, tvornica, radionica, škola, parkova, igrališta, sportskih terena, aerodroma, vojnih objekata…

PANELI:

  • Elektrovarena ograda s horizontalnim pojačanjem
  • Rubni šiljci od 30 mm sa samo jedne strane
  • Visina panela (mm): 2030
  • Otvor oka na mreži (mm): 200 × 50
  • Otvor oka na horizontalnom pojačanju (mm): 100 ×5 0
  • Promjer žice (mm): 5
  • Širina panela (cm): 250

Žica je čelična vruće cinčana, elektrovarena, presvučena poliesterom. Minimalna količina cinka: 40 g/m 2, pocinčavanje i plastifikacija poliesterom (minimalna debljina sloja 100 mikrona).

Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.

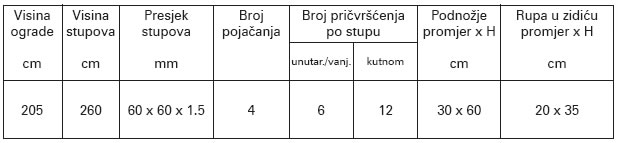

KVADRATNI STUPOVI:

  • Stupovi kvadratnog presjeka, pocinčani s vanjske i unutrašnje strane te plastificirani. Vruće cinčani, minimalna količina cinka: 275 g/m 2 (obostrano – u skladu s normama Euro 10147)
  • H = 2600 mm
  • Pocinčani i plastificirani poliesterom (minimalna debljina sloja: 60 mikrona)
  • Presjek: 60 × 60 × 1,5 mm; 6,68 cm 3
  • Otpornost na istezanje čeličnog lima: 320 do 510 N/mm 2 (u skladu s DIN 2395)

Boje RAL: zelena 6005 – bijela 9010 – zelena 6009 – žuta 1012 – crvena 3002 – plava 5010 – crna 9005 – siva 7030.

Dodatna oprema za pričvršćivanje panela:

  • spojnice: za pričvršćivanje dva panela na stup, s kapicama za pokrivanje glave vijka
  • sigurnosni matični vijci M8: specijalni vijci s poluokruglom glavom od inox čelika za blokiranje spojnica na umetcima stupova
  • specijalne kopče: od inox čelika za spajanje dva panela kod postavljanja panela u šiljasti kut
  • plastične kape

Prikaz kape i spojnice na stupovima

POSTAVLJANJE S KVADRATNIM STUPOVIMA

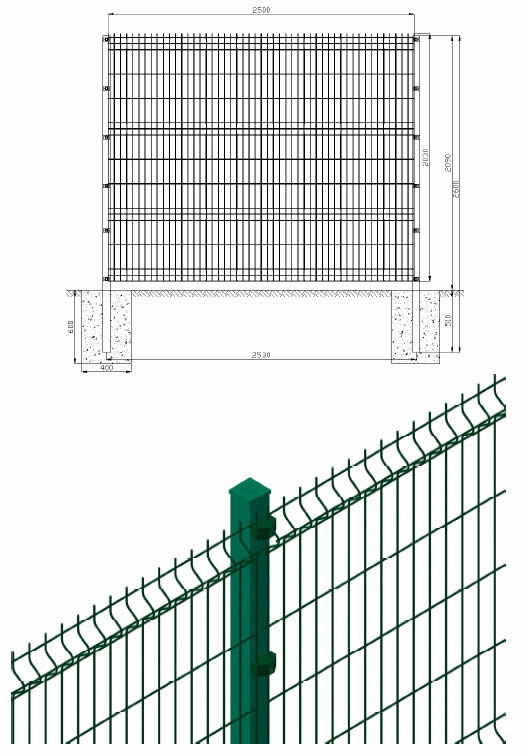

Stupovi se moraju postavljati na četvrtasta betonska podnožja u udaljenosti od 247 cm (odnosno u razmaku od 253 cm od sredine jednog do sredine drugog stupa). Marka betona je MB 25. Nakon što se postave stupovi, učvršćuju se paneli pomoću spojnica za pričvršćivanje.

  • Pravi i tupi kut: pomoću kutnog stupa koji ima umetke s dvije strane pod kutom od 90º što omogućuje fiksiranje panela
  • Šiljasti kut: pomoću dva unutrašnja stupa postavljena na 50 cm od kuta, paneli se moraju postaviti na način da izlaze 50 cm van stupova kako bi se spojili na mjestu kuta.

Paneli se spajaju na uglu specijalnim inox kopčama u razmaku od dva otvora oka na mreži.

STUPOVI S TEMELJNOM PLOČOM

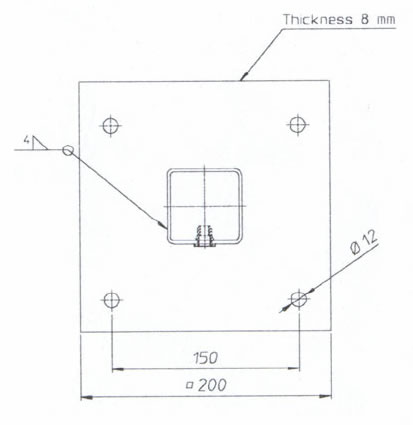

Zavarena temeljna ploča 200 × 200 mm sa sidrenim vijcima M 10 koji nisu uključeni u isporuku.

Visina stupa H (mm): 2600

PREDNOSTI:

Otpornost na savijanje

Čvrsto zavareni mrežasti paneli, s pravokutnim otvorima i horizontalnim ojačanjima, jamče značajno visok stupanj otpornosti na savijanje.

Izuzetna dugotrajnost

Najmodernija Betafence tehnologija zaštite, osigurava izuzetnu dugotrajnost ograde. Specijalni premaz koji se nanosi nakon pocinčavanja, upotpunjuje čvrstu vezu između žice i završnog sloja poliestera minimalne debljine od 100 mikrona.

Kompletan sustav

Sustav sadrži različite visine panela s odgovarajućim stupovima. Stupovi se pojavljuju u tri moguće izvedbe, svaki model ima specifičan način učvršćivanja. Svi tipovi stupova su dostupni s prilagođenim potrebnim dodacima i uz širok izbor visećih i kliznih vrata.

Brzo postavljanje

Svi dijelovi sustava su razvijeni tako da predstavljaju profesionalan proizvod visoke kvalitete, koji se uspješno i brzo postavlja.

Izvor: BETAFENCE HRVATSKA d.o.o.
