VALOVITKA® 8 – VALOVITA OSMOVALNA KROVNA PLOČA
- Širina ploče: 1000 mm
- Korisna širina ploče: 910 mm
- Širina vala: 130 mm
- Visina vala: 30 mm
- Debljina ploče: 6,0 mm
- Bocni preklop: 90 mm
- Gustoća: min. 1,6 g/cm3
- Površina prozračivanja pod valovima: 150 cm2/m
- Moment otpornosti: 42 cm3/m
- Prijelomno opterećenje po EN 494: min. 2500 N/m
- Toplinsko rastezanje: 10 · 10 -6 K -1
- Modul elastičnosti 15500 N/mm2
- Klasifikacija po EN 494: B1X
Valovita ploča Valovitka® 8 nema ugrađene sigurnosne vrpce. Valovite ploče Valovitka® 8 dužine 1600 mm, 2000 mm i 2500 mm na raspolaganju su samo po posebnoj narudžbi. Kod krovova s nagibom ≤ 10° uzdužni preklop se brtvi trajnoplastičnim kitom debljine 7 mm.
U tablici su navedeni podaci o razmacima potpornih letava za dužinu ploče 1250 mm kod krovova normalnih razmjera. Kod krovova visokih i uskih, otvorenih objekata, razmak između potpora treba dobiti statičkim proračunom.
Pri nabavi materijala za pričvršćivanje, u ploča dužine 1250 mm računaju se dva samourezna vijka po jednoj ploči ili u skladu s podacima u Uputama za pokrivanje krovova osmovalnim valovitim pločama Valovitka® 8.
VLAKNOCEMENTNE VALOVITE PLOČE
Vlaknocementne ploče neškodljive za zdravlje i okoliš. Ploče su paropropusne te dostižu visoku tvrdoću. Vlaknocementne valovite ploče udovoljavaju standardu EN 494.

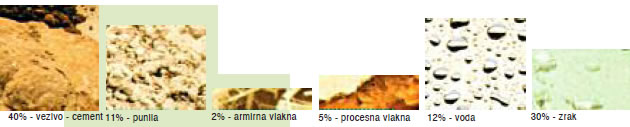

STRUKTURA VLAKNOCEMENTA
Vlaknocement je vlaknima armiran cement, koji je u neotvrdnutom stanju praktičan za oblikovanje, a u otvrdnutom stanju postojan u svim vremenskim uvjetima. Izvanredne osobine vlaknocementnog materijala su: paropropusnost, visoka elastičnost, otpornost na vatru i biološka otpornost.
UPOTREBLJIVOST
Vlaknocementne ploče su ekonomičan i funkcionalan pokrov, namijenjen za pokrivanje krovova na industrijskim i gospodarskim objektima, na stambenim zgradama, školama i drugim objektima. Primjenjuje se kako u novogradnjama, tako i za sanacije krovova. Manja vlastita težina ploča omogućava ekonomičnu izvedbu nosive konstrukcije, jednostavno rukovanje, obradu i montažu.
PRIČVRŠĆIVANJE
Ploče se pričvršćuju na drvenu podkonstrukciju sa samoureznim, vruće pocinčanim vijcima SCFW-BAZ, na metalnu podkonstrukciju sa samoureznim, vruće pocinčanim vijcima SCF-3-BAZ ili SCF-12-BAZ. Vijci se isporučuju u kompletu zajedno s podloškom i brtvom.
RUKOVANJE MATERIJALOM
Vlaknocementne proizvode treba između transporta i skladištenja zaštititi od mehaničkih oštećenja, sunca i kiše. Materijal za pokrov (cerada i sl.) mora se postaviti tako da spriječi vlaženje ploča i uz to omogući prozračivanje kroz skupove ploča. Sa skupa se ploče ne vuku, nego podižu.
IZVEDBA KROVNIH DIJELOVA
Radove na krovu trebaju obavljati krovopokrivači iskusni u radu s valovitim pločama. Radovi se moraju vršiti u skladu s uputama za pokrivanje krovova petovalnim ili osmovalnim valovitim pločama. Pri radu treba poštivati i važeće sigurnosno-tehničke propise za rad na krovu. Ne preuzimamo odgovornost za ozljede i sve druge pogreške ili posljedice koje mogu nastati zbog nepravilne izvedbe radova na krovu ili nepoštivanja Uputa za pokrivanje krovova petovalnim ili osmovalnim valovitim pločama.
JAMSTVO
Proizvođač daje desetogodišnje jamstvo na kvalitetu materijala, otpornost na smrzavanje i vodonepropusnost. Pri transportu, rukovanju, skladištenju i polaganju treba poštivati upute poduzeća Esal d.o.o.

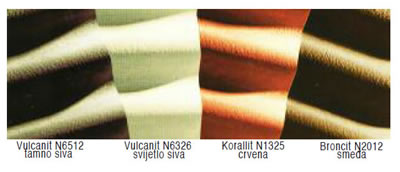

BOJE
Valovitka® i dodatni elementi isporučuju se u tamno sivoj, svijetlo sivoj, crvenoj i smeđoj boji. Ploče su obojane u masi i površinski. Na raspolaganju stoje i neobojane ploče.
FAZONSKI KOMADI ZA OSMEROVALNU VALOVITU PLOČU VALOVITKA® 8

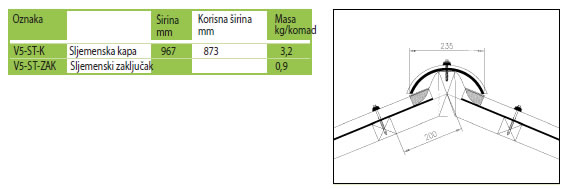

PROZRAČIVANO SLJEME I GREBEN
Prozračivano sljeme i greben prekrivaju se sljemenskom kapom i dodatno brtve ventilirajućom vrpcom širine 350 mm. Sljemenska kapa se pričvršćuje u sljemensku gredu vijkom TDA-S-S19-6,5×64 mm. Zaključuje se sljemenskim zaključkom.

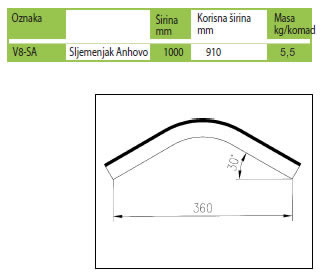

SLJEMENJAK ANHOVO
Sljemenjak Anhovo je prikladan za pokrivanje sljemena manje zahtjevnih objekata s krovovima nagiba od 20° do 30°. Pričvršćuje se u sljemensku gredu s dva vijka. Upotrebljavaju se jednaki vijci kao i za pričvršćivanje ploča.

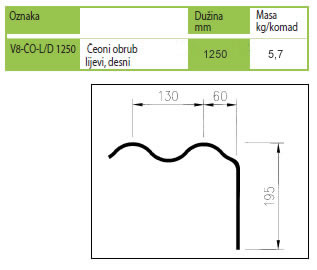

ČEONI OBRUB
Čeoni obrub pričvršćuje se na oba vala. Gledano od ruba strehe prema sljemenu, potreban je lijevi ili desni čeoni obrub.
